Isolationsmätning Golvvärme – Så Gör Du
Lär dig hur du testar isolationen på värmekablar. Guide om godkända värden, rätt utrustning och varför mätningen är livsviktig.
Isolationsmätning av golvvärme är en kritisk säkerhetskontroll som säkerställer att isoleringen på värmekablarna är intakt. En skadad kabel kan fortfarande ge värme men utgör en allvarlig elektrisk fara.
I denna guide förklarar vi hur mätningen går till, vilka värden som är godkända enligt föreskrifterna och när du bör mäta under installationsprocessen. Mätningen ska alltid utföras av behörig elektriker.
Varför är Isolationsmätning Livsviktig?
En värmekabel med skadad isolering kan orsaka kortslutningar eller resultera i att någon får ström genom kroppen. En sådan kabel kan fortfarande fungera och ge värme men är livsfarlig att använda.
Isolationsmätningen visar om isoleringen på någon av värmeledarna i kabeln har skadats under transport, förläggning eller gjutning.
Utrustning för Isolationsmätning

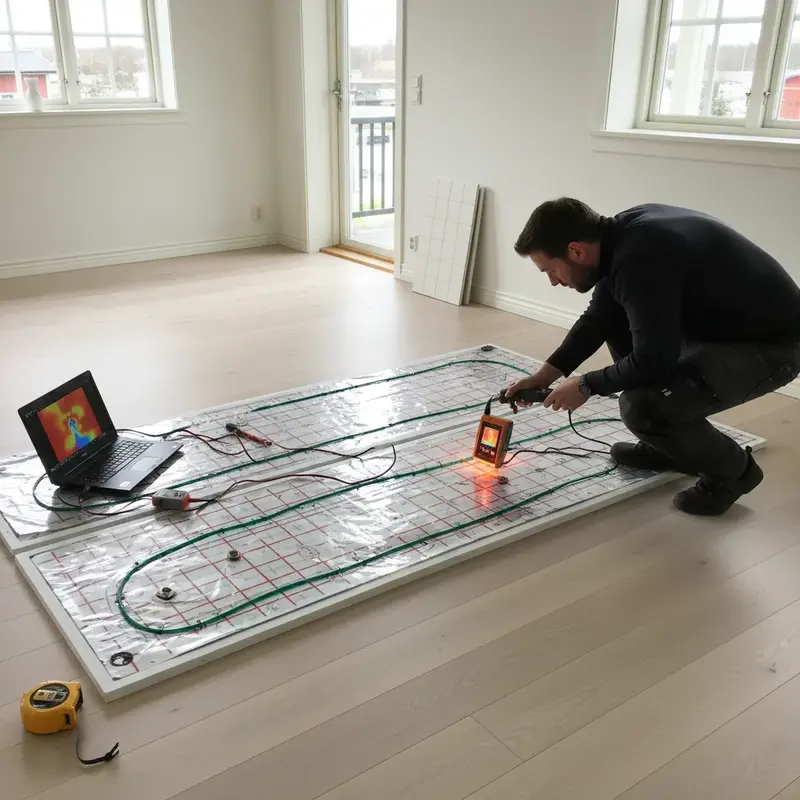

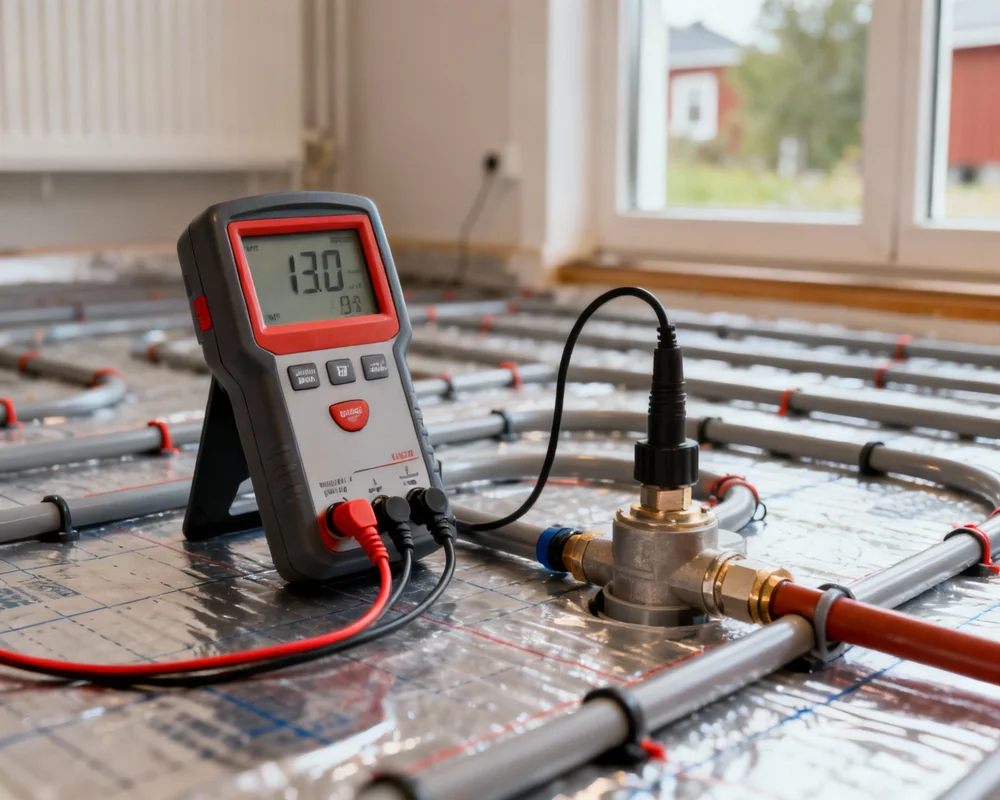

Isolationsmätare (Megger)
En specialiserad mätare som skickar ut en högspänningspuls (vanligtvis 500V eller 1000V) och mäter isolationsmotståndet i megohm (MΩ). Detta är det primära verktyget för att upptäcka skador på kabelisoleringen.
Multimeter (Ohmmeter)
Används för att mäta resistansen mellan fas och nolla på värmekabeln. Värdet ska stämma överens med tillverkarens specifikation för den aktuella kabellängden.
OBS: Isolationsmätare är dyra instrument och mätningarna bör utföras av behörig elektriker.
När Ska Mätningen Utföras?
Isolationsmätning bör utföras vid tre tillfällen under installationen för att fånga upp eventuella skador tidigt:
Före Förläggning
Mät innan du rullar ut kabeln för att upptäcka eventuella fabriksfel eller transportskador.
Efter Förläggning
Mät när kabeln är utlagd men innan gjutning för att säkerställa att den inte skadats under installationen.
Efter Gjutning
Slutmätning innan inkoppling för att bekräfta att kabeln överlevde gjutningen utan skador.

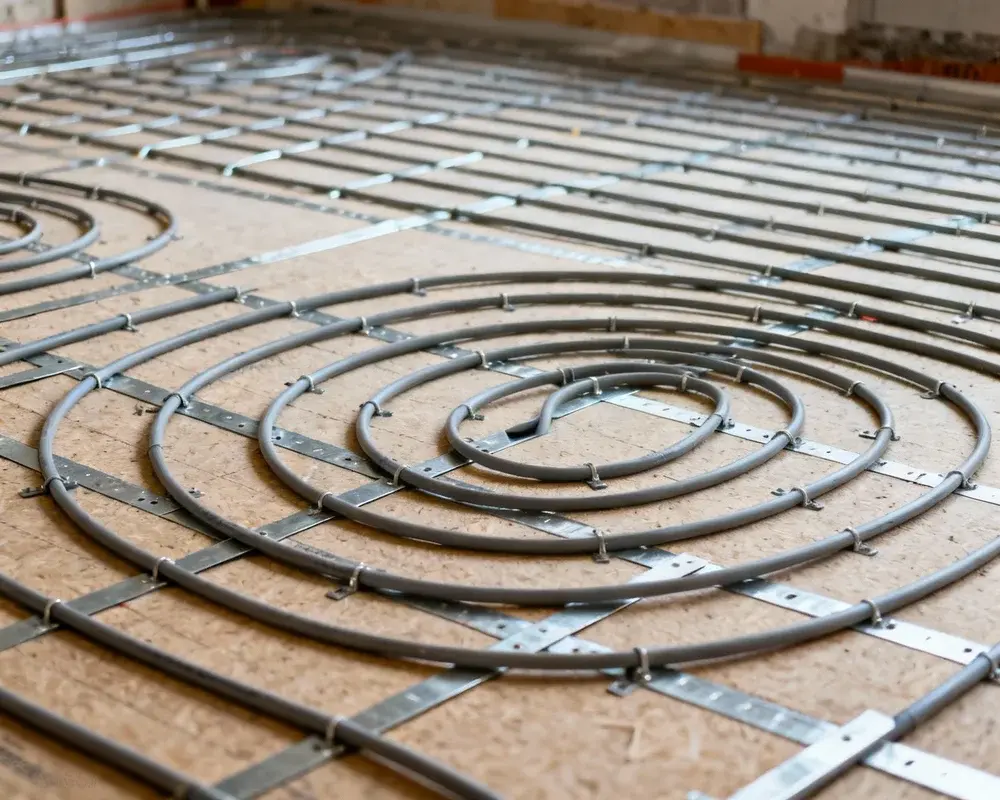

Värmekabel installerad i serpentinmönster före gjutning. Mätningen görs innan betongen hälls.
Hur Utförs Isolationsmätningen?
Koppla Bort Strömmen
Säkerställ att golvvärmen är helt bortkopplad från elnätet. Mät aldrig på en kabel som är inkopplad.
Koppla Samman Fas och Nolla
Lägg ihop fas och nolla på värmekabeln. Mät sedan mellan dessa sammankopplade ledare och jord/skärm.
Välj Rätt Provspänning
Ställ in isolationsmätaren på 500V provspänning enligt föreskrifterna. 1000V kan användas men är inte alltid nödvändigt.
Läs Av Resultatet
Isolationsmotståndet visas i megohm (MΩ). Jämför med godkända värden nedan.
VIKTIGT: Mät aldrig mellan fas och nolla med isolationsmätaren! Provspänningen (500-1000V) kan skada värmekabeln. Fas-nolla mäts med vanlig ohmmeter.
Godkända Mätvärden
| Mätning | Godkänt Värde | Metod |
|---|---|---|
| Isolationsmotstånd | Minst 1 MΩ (helst >10 MΩ) | 500V isolationsmätare |
| Resistans (kabel) | Enligt tillverkarens spec ±10% | Ohmmeter fas-nolla |
Godkänt
Isolationsmotstånd över 10 MΩ indikerar en helt intakt kabel med utmärkt isolering.
Underkänt
Värden under 1 MΩ tyder på skadad isolering. Kabeln får inte användas och måste bytas.
Resistansmätning – Komplement till Isolationsmätning
Utöver isolationsmätningen bör du också mäta resistansen (ohm) mellan fas och nolla på värmekabeln. Detta görs med en vanlig ohmmeter eller multimeter.
Så här tolkar du resistansvärdet:
- Kontrollera tillverkarens datablad för angiven resistans vid 20°C
- Mätningen ska ligga inom ±10% av angivet värde
- För lågt värde kan tyda på kortslutning i kabeln
- Oändligt högt värde (OL) betyder avbrott i kabeln
Vanliga Frågor om Isolationsmätning
Kan jag göra isolationsmätningen själv?
Tekniskt sett ja, men det rekommenderas starkt att anlita en behörig elektriker. Instrumenten är dyra och felaktig mätning kan ge falskt resultat. Dessutom krävs elkunskap för att tolka resultaten korrekt.
Vad kostar det att låta en elektriker mäta?
En isolationsmätning av golvvärme kostar normalt 500-1500 kr beroende på hur många slingor som ska mätas och om det ingår i en större installation.
Vad händer om kabeln är skadad efter gjutning?
En skadad värmekabel i betong är mycket svår att reparera. Ofta behöver man antingen acceptera en del av golvet utan värme eller i värsta fall bryta upp betongen och lägga ny kabel.
Hur länge håller en värmekabel?
En korrekt installerad och testad värmekabel har en förväntad livslängd på 30-50 år. Regelbunden isolationsmätning var 5-10 år kan hjälpa till att upptäcka försämring i tid.
